方形线圈绕线难点及解决办法
发布时间:2021-01-21 14:30:24
浏览次数:

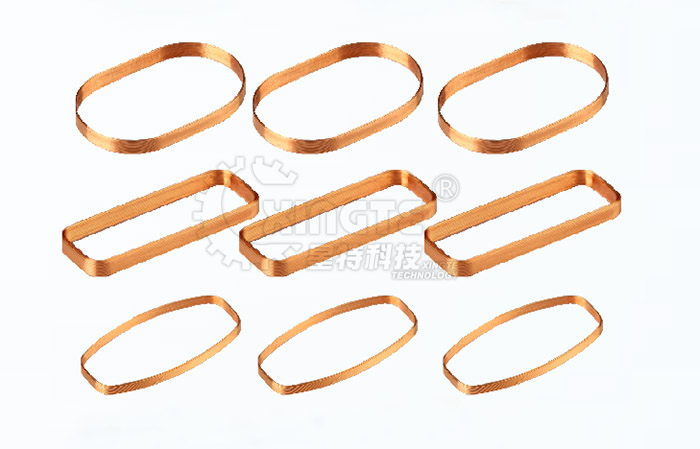

我们通常说的方形线圈是采用各种不同形状的线材绕制成的形状类似矩形的线圈。为什么说类似矩形的线圈呢?因为不管按内圈还是外圈来看,都不是完全的矩形,四个角都是圆角,线圈这样的设计能够保持绕线的连贯性,而且不会破坏线材的漆层。方形线圈的应用范围比较广泛,就电声行业来说,方形线圈可用在喇叭上,比如手机喇叭、平板电脑喇叭、笔记本电脑喇叭等。

我们从事绕线行业已有15年,在设备研发及调试过程中会遇到很多问题,为解决这些问题,首先要对线圈的工艺及绕线的工艺必须十分了解。方形线圈的问题主要存在于边上,即矩形的四条边,在线圈的绕制过程中,方形线圈的边上没有垂直边长指向矩形中心的力,只能依靠线材本身的张力。这样就会导致边上不好排线,绕制完成之后导致边上的线圈厚度比圆角的厚度要大的多,这样会影响线圈的尺寸以及导电性能。另外跑到型线圈也存在同样的问题。圆形线圈在绕制的过程中线与模具的切点都有一个指向圆心的力,在匀速绕线过程中这个力是恒定的,使得线圈的排线紧密且排线精度高,这是圆形线圈与方形线圈的区别。

那么如何能解决方形线圈的这个问题呢?理论上有两种思路:1、采用挤压的方式,在方形线圈的边上往里挤压,使得线圈的厚度一致。但是这样有个问题就是如果绕好线之后进行挤压,如果排线不整齐,通过挤压会对线材造成破坏,导致不良品产生,如果采用绕好一层之后挤压一次的方式,这样机器的结构会更复杂,成本也更高。兼容性更小。2、采用向外挤压的方式,绕好的圆形线圈或者椭圆形线圈,此时排线紧密精度高,各个位置的厚度一致,通过模具从内圈往外挤压,将圆形或者椭圆形的线圈挤压成方形线圈,这样生产的方形线圈各个位置的厚度一致,导电性能一致,这种方式存在的缺点是不能挤压层数太多或者厚度过大的线圈。

我们目前有方形线圈及跑道线圈专用机型,可用于生产各类精密线圈,欢迎莅临参观指导。
