手机喇叭全自动组装生产线
发布时间:2021-03-02 14:27:55
浏览次数:

手机喇叭是手机中重要的输出元件。手机从功能机到智能机发展过程中,手机喇叭也有了很大的变化,从最初的最强大音量到现在追求高保真,喇叭外形及工艺要求都有了很大的进步,此次我们主要介绍我们常用的智能手机喇叭的生产制造设备。

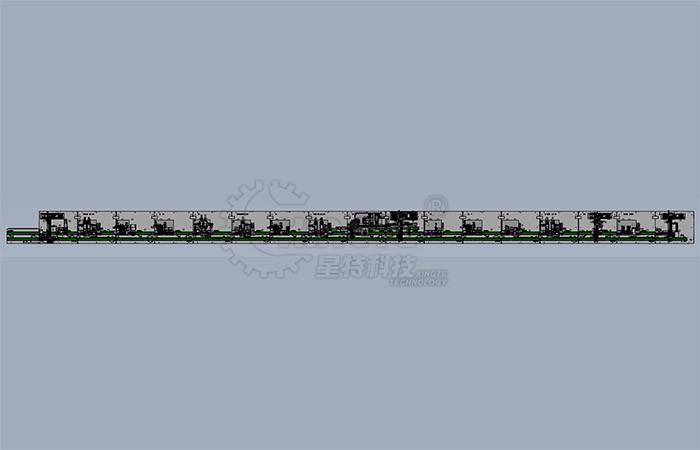

手机喇叭生产线

手机目前已经成了大家生活中必不可少的工具,二十年前谁也没有想到手机可以代替电视、代替收音机、代替相机,好的音频输出设备,也是高端手机的判断标准之一。手机喇叭发展到目前为止,外形以方形为主,方形喇叭可以提高手机的空间利用率。手机是高集成设备,空间十分有限,并且朝着更轻薄的方向发展,因此要利用好手机的空间。

手机喇叭主要包含振膜、FPC、音圈、支架、华司、磁铁、U铁这些零部件。手机喇叭全自动生产线就是要将这些配件组装成一个完整的喇叭成品。音圈是喇叭的驱动部分,这里要重点介绍一下音圈绕制。自动线上采用的控线绕线机,与我们单轴绕线机、飞叉绕线机的绕线方式不同,控线绕线机采用立式绕线方式,绕好的圆形线圈通过整形机构挤压成方形线圈,并且在这个过程中控制线圈的两根引线,后面放入治具引线的位置也需要时固定的,方便后续的组装。整形完成后,拉扯引线使其形成一定的角度,并减掉多余的部分,然后放入治具,通过传送带输送到下一个工艺。由于绕线的工艺比较复杂,就影响了绕线的产能,在这条自动线上,我们匹配了多台绕线机,以满足整条自动线的产能要求。后续工艺包含各个原料的上料、组装、点胶、视觉检测、产品测导通、激光打标等。在整条生产线中,其中任何一个环节出现问题都会影响产品的品质。这就是我们常说的木桶的原理,木桶能盛水的高度是由最短的那块木板决定的,因此我们在做设备的时候,要将每个机位做到高良率,在这个前提下,对于不良品要能及时检查出来,并排除整条自动线之外,这样才能保证成品的良率以及产能。目前该自动线的产能能达到2000PCS/H以上。
