空心线圈绕线机该怎么调试呢
发布时间:2021-05-28 17:11:59
浏览次数:

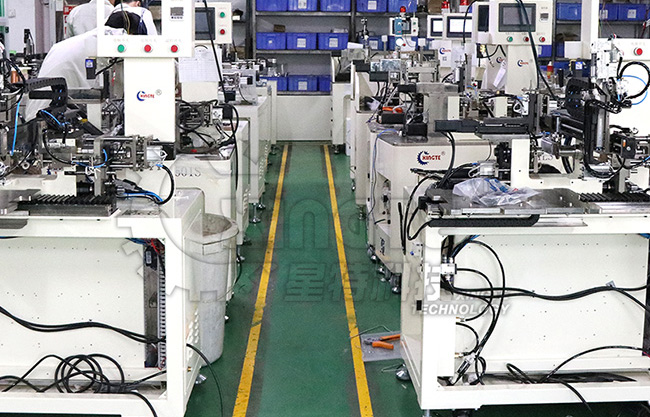

全自动绕线机除了我们能看到的机械部件,还有强大的电气控制系统,一台机器上包含了电气控制、传感技术、机械传动、气动装置等部件。随着产品要求的提高,设备的精密度也越来越高,调试的难度也大大增加了,许多客户在购买了绕线机以后,对于其设置往往无从下手,本文就绕线机的功能和常见调试方法罗列以下几点:

一、设备附件的设定和数据测定

调试人员熟悉了设备功能和参数后,还需要对绕线机的张力调节和绕线模具的数据进行测定,一般请款绕线采用的线材线径越大在绕线的时候需要的张力也越大,我司采用数显张力器,可以实时观察张力的大小,使用铝线和铜线所需要的张力也是不同的,同样线径的铝线所需要的张力比铜线要小,张力调节过大会把线拉长导致导线线径变小,如果是细线的话,会发生拉断,打结等现象,张力过小会出现线圈浮肿、排线凌乱等现象,所以张力调节是很关键的设定,不同的线径都有安全张力范围,《漆包线安全张力》一书中有详细的介绍,调试人员在调机的时候应当参考,绕线模具的测定,需要注意的是模具的幅宽和高度,与绕线棒是否匹配,过紧会影响模具装卸、过松会导致模具晃动影响排线效果。

二、常见功能使用介绍

全自动绕线机一般常见的功能有圈数设置、自动停车、正反向绕线、加速设置等,在实际使用中,应注意几点首先启动加速度和停止加速度,就是设备在启动的时候有一个加速度,我们必须要控制好加速度才不会导致张力过大对线材造成损伤,可以根据实际情况进行设定,停止加速度也是一样的,在绕线停止前应当有个加速度,也要控制在一定范围,特别是需要精确定位的绕线工艺,该项参数的设置要根据线圈的实际情况而定,再次是排线方向和绕线方向,这两项参数分别是对排线位移方向和主轴转动方向的设定,绕线轴和排线轴是相互独立的,通过控制器进行控制,存在特定的联动关系,设定时必须搞清排线轴的位移方向,许多用户在调试时都反映设备报警,这是因为设定错误引起的设备保护,绕线机都有检测原点,用于对排线轴进行定位,如果从原点启动设备,那么排线轴必须是向外移动,如果方向设置错误则会报警,绕线轴和排线轴的方向应当根据线圈的特点进行设置。
