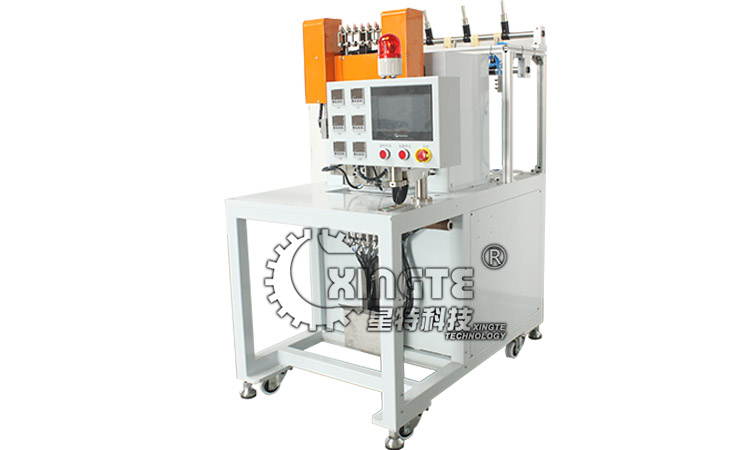

全自动VCM绕线机XT-666
发布时间:2019-03-15 14:43:31
浏览次数:

VCM绕线机

设备概述:

本设备是专门为生产VCM骨架线圈设计的一款新型机器。现有XT-666S(轴距36mm),绕线机精度高,生产的产品可达到镜面效果,广泛用于电脑、网络摄像头、扫描仪

设备特点:

该绕线机设备采用先进的CNC运动控制器,显示屏自编程序,操作方便,运动控制器可执行高精度直线定位、圆弧插补、螺旋环绕等动作;传动部分采用日本安川伺服马达,THK高精度研磨丝杆,具有高旋转转速、定位精准、寿命长等特点,并做了安全结构设计,安全性更强;具有自供空气加热装置,每个主轴具有独立的出气口,使绕出的产品更加稳定

可根据客户的需求设计绕特殊线圈。

适用领域:

手机VCM马达线圈,摄像头马达线圈

设备参数:

名称

参数



名称

参数

型号

XT-666S

绕线主轴数

6轴

外形尺寸

710(W)×1400(L)×1820(H)mm



主轴转数

≤4000rpm



机器重量

约320KG

适用线径

0.02-0.15(mm)

电源

AC220V±10%单相 50/60Hz

线圈高度

≤20mm

消耗功率

约3.0KW/小时

线圈外径

≤φ20mm(特殊可定制)



气源

0.4Mpa~0.7Mpa



引出线位置

可以任意设定角度



主轴方向

顺时针/逆时针



引出线长度

1-50mm(特殊可定制)

步序记忆容量

99999

剪线方式

定制刀片切断

操控方式

触摸屏



张力器

伺服张力器

控制轴数

4轴伺服

线圈固化方式

通过加热固化

产能

每小时600-800pcs(以每层70圈,4层圆形骨架为例)
