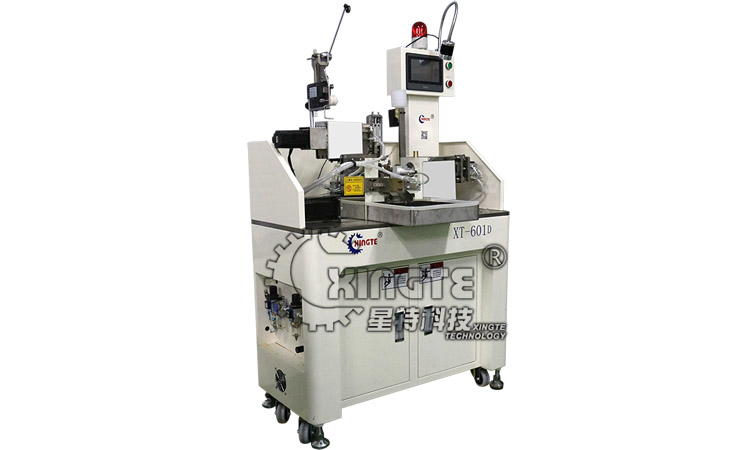

无线充电线圈绕线机XT-601D
发布时间:2019-03-14 13:49:36
浏览次数:

无线充绕线机

设备概述:

本设备是参考国外同类产品,结合国内线圈绕制生产工艺状况,自行开发生产的一种单轴自动绕线机.本机集中了机械,电子,气动技术为一身,水准较为先进.能可靠实现线圈产品的自动化绕制.本设备是行业中效率最高的机型之一。

设备特点:

控制系统采用全中文触摸屏接口,操作简便,无基础人员通过两天培训即可上岗,机械操作部分设计合理,使得设备的生产效率比进口设备高。所采用金属材料都经过特殊化工艺处理,使得设备的耐磨、防腐等性能较普通设备有了显著提升,延长了设备的使用寿命。机械运动部分全采用进口伺服马达和高精度滚珠丝杆,进口轴承保证了产品的高效率和高精度,形变小,提升了产品品质;整机采用了安全设计,防止在操作过程中事故发生;设备可实现开机24小时稳定、高效生产,一人可操作多台设备,节省人力成本。兼容性强,能与全自动化生产线及无人车间兼容配套。

适用领域:

无线充电接收端线圈、多股线线圈、发射端线圈

设备参数:

名称

参数



名称

参数

型号

XT-601D

外形尺寸

(长)980x(宽)460x(高)1500

净重

280kg



使用电源

AC220V±10%单相50/60Hz



消耗功率

2.0kw

压缩空气源

0.4Mpa~0.7Mpa



工位主轴方向

顺/逆时针

步序容量

99999

操控方式

触摸屏

主轴数

1



主轴转速

≤4000rpm



适用线径

0.1-0.5(另外可定制)



绕制线圈高度

≤25



绕制线圈外径

1-60mm

驱动方式

3轴伺服电机

引出线位置

可任意设定角度

引出线长度

40-70mm(特殊治具除外)



线圈固化方式

预热治具烘干和丙酮自粘线

每小时产量

800-1000pcs/每小时
