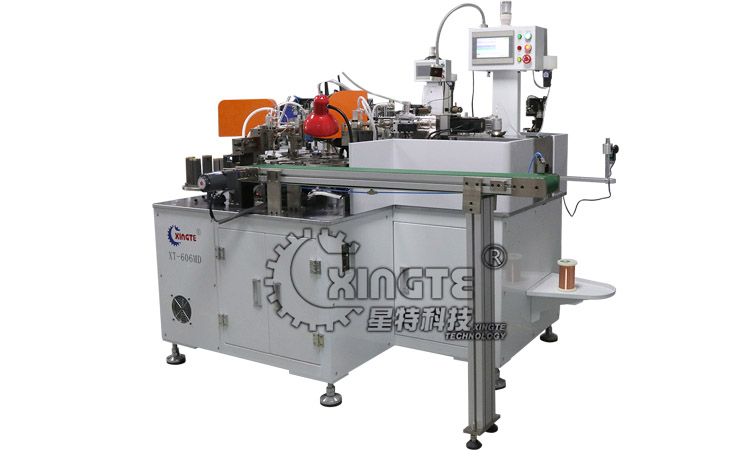

全自动音膜组合绕线机XT-606MD
发布时间:2019-05-10 15:20:57
浏览次数:

音膜组合绕线机

设备概述:

机型简介:本机是空心音圈专用机型,可绕制醇溶和热风两种漆包线材。手动上料也可以做一般骨架音圈的绕制

设备特点:

控制系统采用全中文触膜屏接口,操作简便易学,机械操作部分设计合理,所采用金属材料都经过特殊化工艺处理,机械运动部分全采用进口伺服马达和高精度滚珠丝杆,进口轴承保证了产品的高效率和高精度;真正做到实现开机24小时稳定,高效生产。能与全自动化生产线及无人车间兼容配套。绕线方式为主轴飞叉绕线,六工位旋转剪线,退模。本机是行业中最高效的机型,每小时按30圈左右计算产量可在3000/小时左右。

适用领域:

耳机喇叭,空心线圈

设备参数:

型号

XT-606

飞叉轴数

1轴

规格

680(w)×1360(D) ×1560(H)mm

飞叉转数

Max. 4800rpm (根据飞叉的外径而不同)

机器重量

约290kg

适用线径

0.02-0.45(mm)

电源

AC220V±10%单相 50/60Hz

线圈高度

Max. 10mm

消耗电力

约2.0KvA

线圈外径

Max. ø30mm

气源

约0.4MPa以上

旋转方式

6 工位

主轴方向

顺时针/逆时针

切线方式

气压切断

步序记忆容量

9999

线圈溶接方式

绕线前先预热夹具

绕线后通过加热器加热固定

控制系统

触摸屏

脱模剂涂抹方式

间歇或连续涂抹

控制轴数

4轴

张力器

伺服张力器

温度

0-700°C

每小时产能

3000PCS(每层15圈,2层)

听筒音圈108圈1700-1800PCS

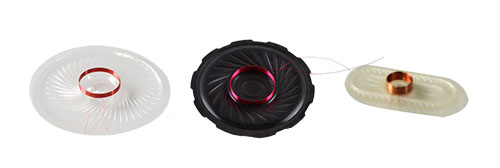

 所生产的产品图片:
