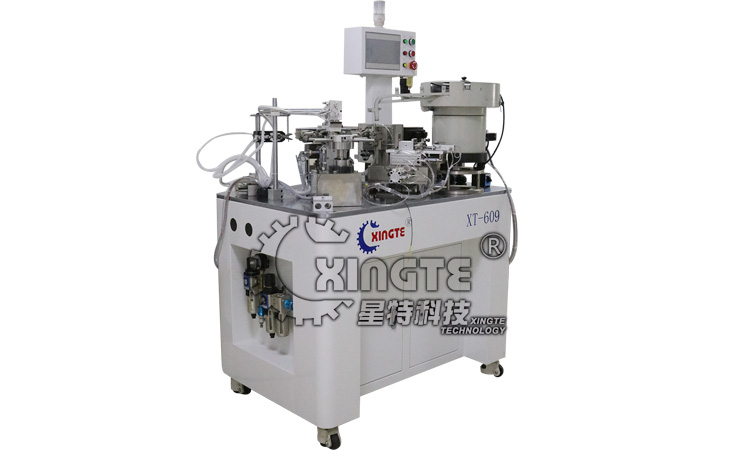

全自动骨架音圈绕线机 XT-609
发布时间:2020-07-16 16:02:55
浏览次数:

骨架音圈绕线机

设备概述:

本机是有骨架音圈专用机型,可绕制醇溶和热风两种漆包线材。关掉骨架部分也可以用于空心音圈的绕制。采用主轴飞叉绕线方式,六工位旋转剪线,退模。本机是行业中最高效的机型,每小时按30圈左右计算产量可在2000/小时左右。

设备特点:

控制系统采用全中文触摸屏接口,操作简便,无基础人员通过两天培训即可上岗,机械操作部分设计合理,使得设备的生产效率比进口设备高。所采用金属材料都经过特殊化工艺处理,使得设备的耐磨、防腐等性能较普通设备有了显著提升,延长了设备的使用寿命。机械运动部分全采用进口伺服马达和高精度滚珠丝杆,进口轴承保证了产品的高效率和高精度,形变小,提升了产品品质;整机采用了安全设计,防止在操作过程中事故发生;设备可实现开机24小时稳定、高效生产,一人可操作多台设备,节省人力成本。兼容性强,能与全自动化生产线及无人车间兼容配套。本机可节省3~4人的人力成本,而且用热风绕制出的产品可以直接生产而不用在烘烤。

适用领域:

纸管喇叭音圈、胶管喇叭音圈、扬声器喇叭音圈、腔体喇叭音圈

设备参数:

名称

参数



名称

参数

型号

XT-609

飞叉轴数

1轴

规格

7500(w)×1360(D) ×1560(H)mm

飞叉转数

Max. 4800rpm (根据飞叉的外径而不同)

机器重量

约350kg

适用线径

0.02-0.45(mm)

电源

AC220V±10%单相 50/60Hz

线圈高度

Max. 10mm

消耗电力

约2.8KvA

线圈外径

Max. ø30mm

气源

约0.4MPa以上

旋转方式

6 工位

主轴方向

顺时针/逆时针

切线方式

气压切断

步序记忆容量

99999

线圈溶接方式

醇溶粘接

控制系统

触摸屏

脱模剂涂抹方式

间歇或连续涂抹

控制轴数

4轴

张力器

伺服张力器

温度

0-700°C

每小时产能

2000PCS(每层15圈,2层)

线圈内径

Min. Ø5.mm

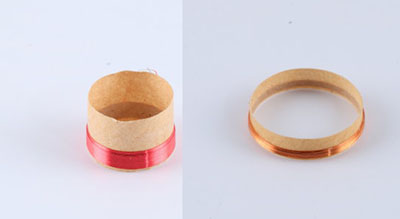

所生产的产品图片:
