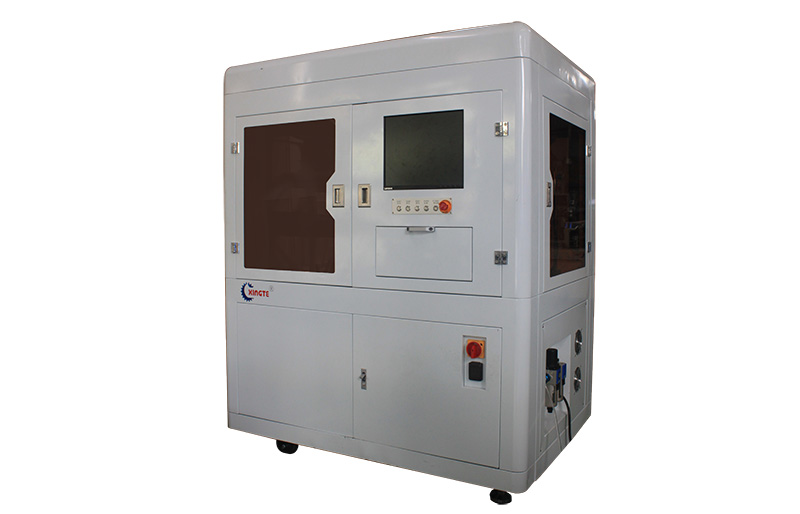

全自动针嘴式绕线机
发布时间:2021-07-17 15:20:31
浏览次数:

设备概述:

本设备采用独特的控制技术,使小型马达的内转子绕线通过NC控制进行绕线和缠头。搭载了最新的伺服马达,结构简单精巧,通过NC同时控制4轴可灵活对应于规格变更。

设备特点:

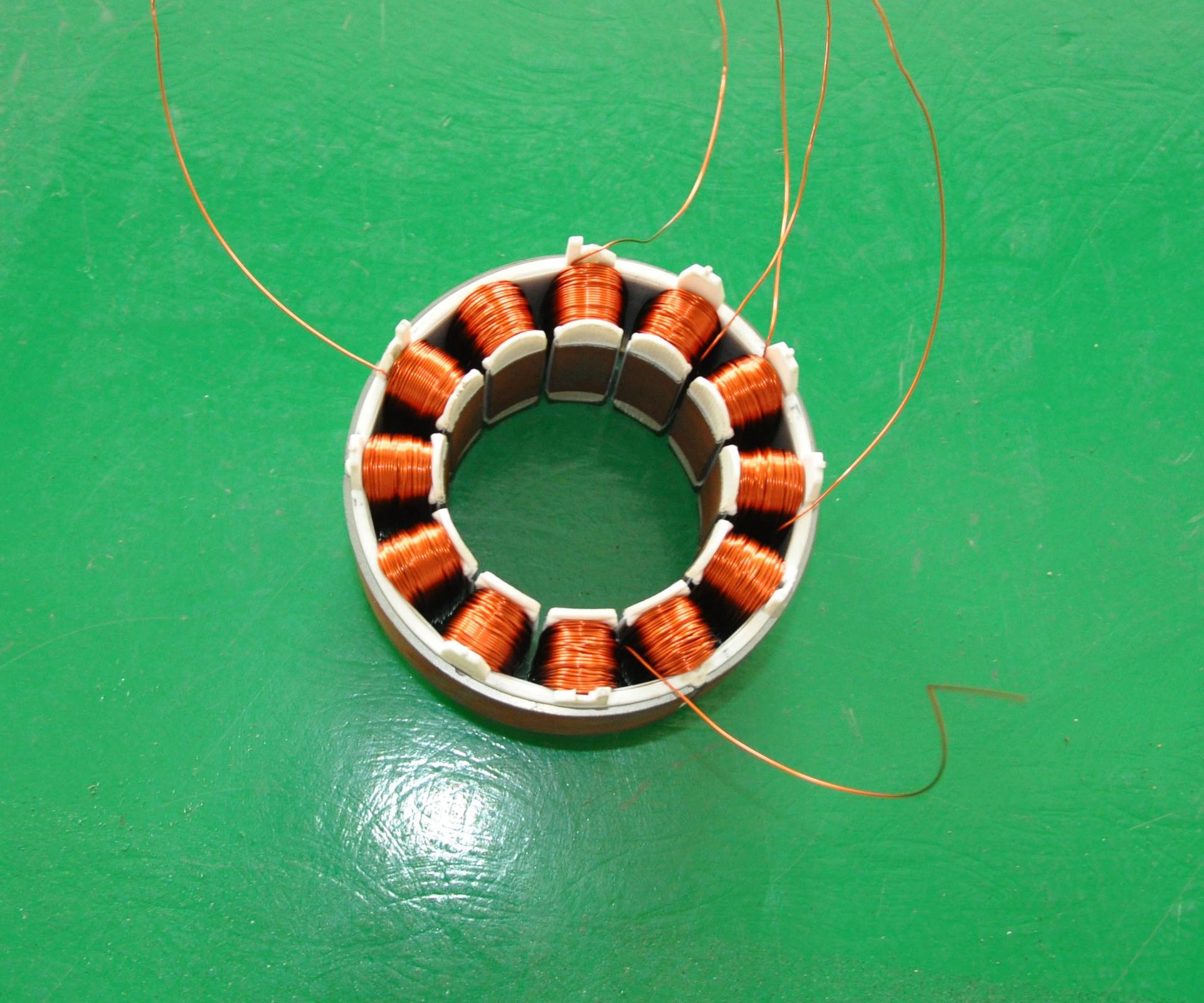

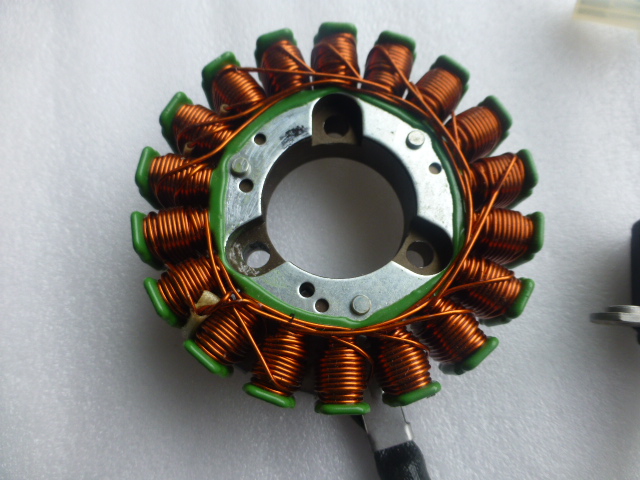

通过线嘴的上下和铁芯的转动,可按任意轨迹进行绕线。通过变更绕线程序,可对应于各种铁芯叠厚和铁芯极数的规格。为了进行整列绕线,排线(线嘴送线方式)可分割送线,而且绕线时,在各层可变更线嘴的上下高度,可防止漆包线的松弛现象。为了缩短绕线时间,在一个槽上进行绕线时,即使进行线嘴的分割送线和变更线嘴的上下高度也不影响连续绕线。由于过绕的入槽动作通过伺服马达进行,因此可以确保入槽漆包线的位置位置的稳定性并缩短了时间。利用线嘴翻转结构、终线处理等单元,可对应各种各样的铁芯。还能对应外转子绕线,实现高精度整列绕线。由于采用自动流水线式安装传送单元,用户可自由编排自己的流水线。

适用领域:

马达、电机

设备参数:

名称

参数

名称

参数

型号

XT-01D

外形尺寸

(长)1710x(宽)680x(高)1990(mm)

净重

约600kg

使用电源

AC220V±10%单相50/60Hz

消耗功率

3.0kw

压缩空气源

0.5Mpa以上

线圈尺寸

外径:Maxφ200
内径:Maxφ15
叠厚:Maxφ150

适用线径

Maxφ1.1mm

线嘴转速

Max.1000

控制轴数

4轴
