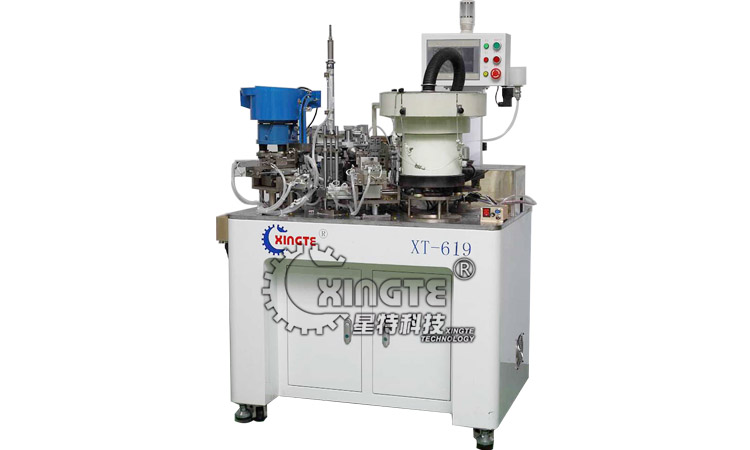

全自动有骨架音圈绕线机(铝规) XT-619
发布时间:2020-07-15 16:22:55
浏览次数:

设备概述:

本机是有骨架音圈上铝规生产专用机型,主要针对醇溶漆包线材绕制线圈。绕线方式为主轴飞叉绕线,六工位旋转剪线,退模。本机是行业中最高效的机型,每小时产量大概可达1500-1800/小时左右。

设备特点:

控制系统采用全中文触膜屏接口,操作简便易学,无基础人员通过两天培训即可上岗。机械操作部分设计合理,使得设备的生产效率比进口设备高。所采用金属材料都经过特殊化工艺处理,使得设备的耐磨、防腐等性能较普通设备有了显著提升,延长了设备的使用寿命。机械运动部分全采用进口伺服马达和高精度滚珠丝杆,进口轴承和高精度震动盘,保证了产品的高效率和高精度;设备可实现开机24小时稳定、高效生产,一人可操作多台设备,节省人力成本。兼容性强,能与全自动化生产线及无人车间兼容配套。

适用领域:

扬声器、喇叭

设备参数:

名称

参数



名称

参数

型号

       XT-619

飞叉轴数

       1轴

规格

780(w×1460(D)×1560(H)mm



飞叉转数

Max. 4800rpm (根据飞叉的外径而不同)



机器重量

约460kg

适用线径

0.04-0.20(mm)

电源

AC220V±10%单相 50/60Hz

线圈高度

Max.5mm

消耗电力

约2.0KvA

线圈外径

Maxø15mm



气源

0.4MPa以上



旋转方式

6 工位



主轴方向

顺时针/逆 时针



切线方式

气压切断

步序记忆容量

99999



线圈溶接方式

酒精溶解线材胶层

控制系统

触摸屏



脱模剂涂抹方式

间歇或连续涂抹

控制轴数

4轴

张力器

伺服张力器

温度

0-700°C

每小时产能

1500-1800pcs

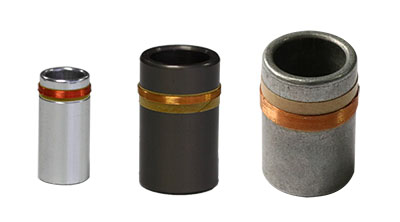

所生产的产品图片:
