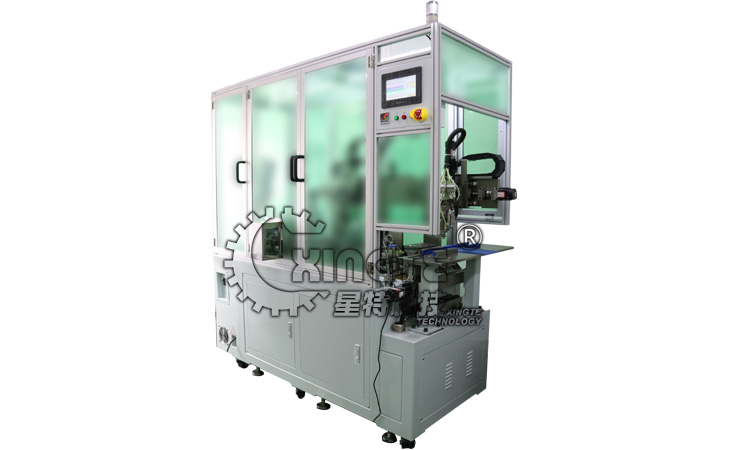

全自动控线绕线机 XT-818
发布时间:2020-07-16 16:14:31
浏览次数:

控线绕线机

设备概述:

本系列设备是本公司专门为全自动生产线提供可控线圈引线的一款全自动高精密绕线机。采用自动绕线、自动取料、自动拉伸、自动翻面、自动弯引线弧度,自动放入治具、自动收取废料、大大提高全自动生产效能。

设备特点:

本系列绕线机设备采用先进的高精度运动控制器,运动控制器可执行高精度直线定位、圆弧插补定位、寿命长、程序可编等特点保证了产品的高效率和高精度,形变小,提升了产品品质;可根据客户的需求设计绕特殊线圈。

适用领域:

1511喇叭音圈、1206喇叭音圈、1506喇叭音圈、1609喇叭音圈、空心线圈、异形线圈、

适用于全自动流水线配套生产。

设备参数:

名称

参数



名称

参数

型号

XT-818

绕线主轴数

2轴

外形尺寸

880(W)×1900(L)×1800(H)mm



主轴转数

≤4000rpm



机器重量

约800KG

适用线径

0.018-0.2(mm)

电源

AC220V±10%单相 50/60Hz

线圈高度

≤8mm

消耗功率

约4.50KW

线圈外径

≤φ30mm(特殊可定制)



气源

0.4Mpa~0.7Mpa

引出线位置

可以任意设定角度



主轴方向

顺时针/逆时针



引出线长度

40-80mm(特殊可定制)

操控方式

触摸屏

剪线方式

定制刀片切断

控制轴数

18轴伺服



张力器

伺服张力器

产能

每小时300-550pcs(以每层15圈,4层为例)
