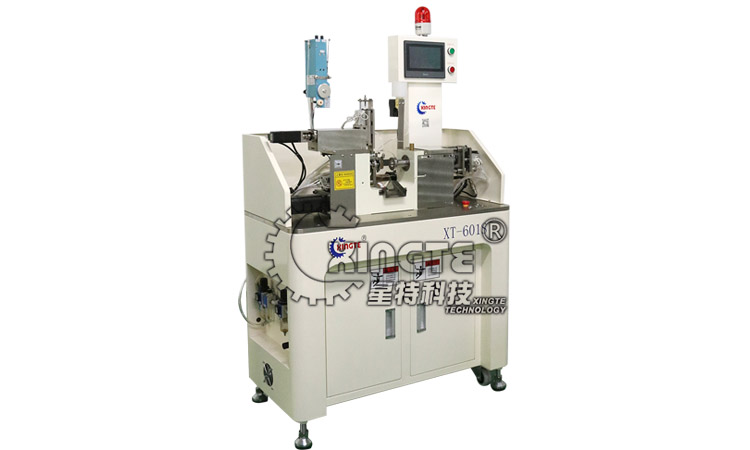

全自动空心线圈绕线机XT-601S
发布时间:2019-04-04 08:45:14
浏览次数:

空心线圈绕线机

设备概述:

XT-601S是针对空心线圈设计的一款高效的三轴绕线机,可应用于大部分空心线圈的绕制,该设备的上市打破了国外市场的垄断,降低了绕线机的价格。该设备具有效率高、产能大、二十四小时无间断生产等特点。节省人力成本。能满足各类用户自动化生产需求,广受用户青睐。

设备特点:

控制系统采用全中文触摸屏接口,操作简便,无基础人员通过两天培训即可上岗,机械操作部分设计合理,使得设备的生产效率比进口设备高。所采用金属材料都经过特殊化工艺处理,使得设备的耐磨、防腐等性能较普通设备有了显著提升,延长了设备的使用寿命。机械运动部分全采用进口伺服马达和高精度滚珠丝杆,进口轴承保证了产品的高效率和高精度,形变小,提升了产品品质;整机采用了安全设计,防止在操作过程中事故发生;设备可实现开机24小时稳定、高效生产,一人可操作多台设备,节省人力成本。兼容性强,能与全自动化生产线及无人车间兼容配套。

适用领域:

本机适用于各种空心线圈:用于各类型音圈(跑道,方型)、激光头线圈、硬盘线圈、IC卡线圈、产品标签线圈、读写卡线圈、传感器线圈、振动马达线圈,及各种高精密异形线圈,贴片型线圈,多线并绕线圈等。

设备参数:

名称

参数



名称

参数

外形尺寸

(长)950x(宽)460x(高)1500

使用电源

AC220V±10%单相50/60Hz

净重

260kg



消耗功率

2Kw/小时



压缩空气气源

0.4Mpa~0.8Mpa

工位主轴方向

顺时针/逆时针

步序记忆容量

99999

操控方式

触摸屏+多轴运动控制卡

主轴数

3轴

适用线径

0.015~0.6mm



绕制线圈高度

≦25mm



绕制线圈外径

¢1~¢50mm



驱动方式

3轴伺服电机



引出线位置

可以任意设定角度

引出线长度

40~80mm(特殊治具除外)

线圈固化方式

绕线中通过烘干机构烘干固化

产量

每小时800pcs(以每层15圈,2层圆形为例)



例)



主轴转速

≦4000rpm
